MB0502C2 is a fully integrated Bluetooth module. It is based on CSR's Bluecore5-Multimedia External Core.

MB0502C2 is compatible with Bluetooth specification version 2.0. It integrates RF, Baseband controller, etc., a completed Bluetooth subsystem. MB0502C2 supports A2DP Sink, AVRCP Controller, HFP1.5/HSP profiles or etc. It provides a UART interface, analog audio output and functional I/O.

MB0502C2 can control by UART. Please refer to MB0502C2 software user guide for the interfacing protocol.

.






•  Operation Range (Class II) : 10 meters

•  Operating VDD Range : 2.7V ~ 3.6V

•  Output Power : 0dBm

•  Interfaces : UART, Analog Audio Out, Functional I/O

•  Internal Antenna

•  Compatible with Bluetooth Specification 2.0

•  64MIPS Kalimba DSP Co-Processor

•  16-bit Internal Stereo CODEC

•  RoHS Compliant

Qaulity should meet each condition which mentioned on this specification. However, the items which are not mentioned on this specification follow the inspection agreements and standards which are agree with both companies.

Electrical characteristics are tested for every products. However, if there are any objection in judgement, it should be treated with agreements of companies.

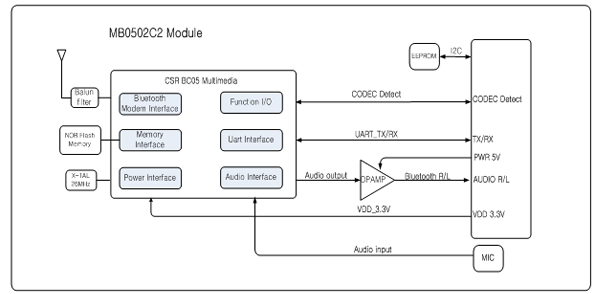

[Figure 1] MB0502C2 BLOCK DIAGRAM
